輸電線路舞動監測系統

需求概述

    隨著社會經濟的發展和科學技術的進步，我國的電力行業得到了快速的發展.電能源作為現階段的主要能源物質，不僅對國家、城市的經濟發展有著非常重要的作用和意義，而且對人們的正常生活以及社會秩序的穩定都有著非常重要的作用。輸電線路作為整個電力系統中*為重要的組成部分，由于長期暴露在空氣中，因此在日常運行過程中非常容易受到外界各種因素的影響， 并在這些因素的影響下可能會出現各種各樣的問題。而導線的舞動故障,是現階段架空輸電線路運行中比較常見的一種故障形式。
    我國是世界上輸電線路覆冰*嚴重的國家之一，輸電線路覆冰后在風激勵作用下 容易引起大幅度、低頻舞動，常常會造成輸電線路斷股，金具損壞，線路短路等事故，威脅輸 電線路的安全運行。因此對輸電線路舞動的監測十分必要。
    現對導線舞動監測常用的方法為加速度法，在導線上安裝多個基于加速度傳感器的導線舞動設備，通過采集各個傳感器加速度數據，經FFT變化及處理后得到導線的舞動幅值和相對位移坐標，該方法對加速度傳感器的采樣精度和安裝要求較高，且往往需要安裝 多個舞動設備獲取足夠多的樣本數據進行分析處理，系統及算法較復雜，成本較高。


解決方案

     我國是世界上輸電線路覆冰*嚴重的國家之一，常會發生輸電線路斷股，金具損壞，線路短路等事故，威脅輸電線路的安全運行。因此對輸電線路舞動的監測十分必要。我公司將北斗差分定位與導線舞動緊密結合。

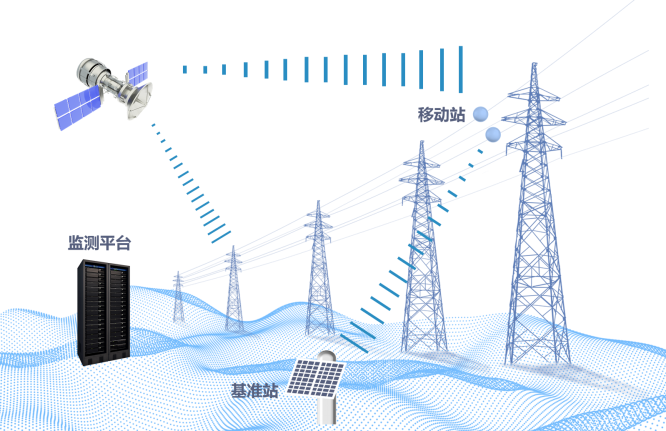

    北斗差分定位的導線舞動系統，包括：舞動傳感器及服務器， 舞動傳感器與服務器通信連接，舞動傳感器設置在被監測電纜上；舞動傳感器包括微處理器、北斗差分定位模塊、通信模塊及電源模塊，北斗差分定位模塊、通信模塊及電源模塊分別與微處理器連接，微處理器為ARM9； 北斗差分定位模塊用于接收北斗衛星的位置信息及服務器發送的差分校正量并 將北斗衛星的位置信息及差分校正量發送至微處理器，北斗差分定位模塊以預設頻率獲取北斗衛星信息，得到初步定為坐標。

系統組成

球體內部：舞動終端由GNSS衛星天線、GNSS模塊、通信模塊、電源模塊、慣導測量單元及其他傳感器
球體中間：留空，保證電纜線能穿過舞動終端。

監測內容

    舞動終端由GNSS衛星天線、GNSS模塊、通信模塊、電源模塊、慣導測量單元及其他傳感器集成在球體內部，且球體中間留空，保證電纜線能穿過舞動終端。

系統主要功能

1.數據采集：a）采集輸電線路舞動軌跡的高精度位置信息；b）采集舞動振幅和頻率信息；c）采集電源電壓、工作溫度等；d）采集氣溫、濕度、風速、風向等信息；e）具備數據現場存儲的功能。
2.差分定位：舞動終端應能夠?qū)崟r(shí)接收電力北斗精準服務網的差分改正數據，支持高精度RTK差分定位功能。
3.數據處理： a） 解算功能：應具備實時位置、速度和姿態解算能力，獲得關鍵節點處的舞動終端天線相位中心 實時位置、速度和姿態信息。 b） 歸算功能：將天線相位中心實時位置和速度歸算到輸電線纜的線纜中心位置。
4.輸入輸出：舞動終端應具有良好的輸入輸出接口，可供差分改正數據的輸入及舞動監測參數的輸出。
5.數據存儲：舞動終端若具備數據存儲功能，應循環存儲至少30天的數據。
6.遠程維護：舞動終端應具有在線遠程升級、工作狀態查看等功能。
7.自動啟動：舞動終端在外接電源后應能自動重啟、自動跟蹤、自動工作，并保持?jǐn)嚯娗暗呐渲谩?br/>
